虹吸彎頭是專為低速烘缸而設計的,用于蒸汽加熱釋放熱量后而排出冷凝水的虹吸裝置.此結構采 用鉸鏈連接.方便安裝,易于維護;兩肘接之間采用經過精加工的球頭和與之相接的內孔線密封,加之緊定彈簧使兩肘接緊密貼和,形成了良好的密封,使排水更有效,是一般虹吸彎頭的換代產品.

規格系列

規格	連接螺紋	外徑	L1	L2
8	Rc1/4	23	38	34
10	Rc3/8	22	37	35
15	Rc1/2	32	40	40
20	Rc3/4	40	45	45
25	Rc1	45	55	51
32	Rc1-1/4	55	65	57
40	Rc1-1/2	59	70	75
50	Rc2	74	75	75



•

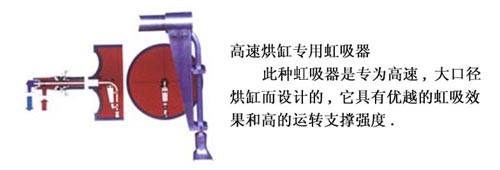

  虹吸器
•

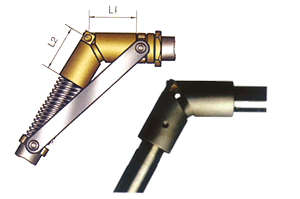

  虹吸彎頭
